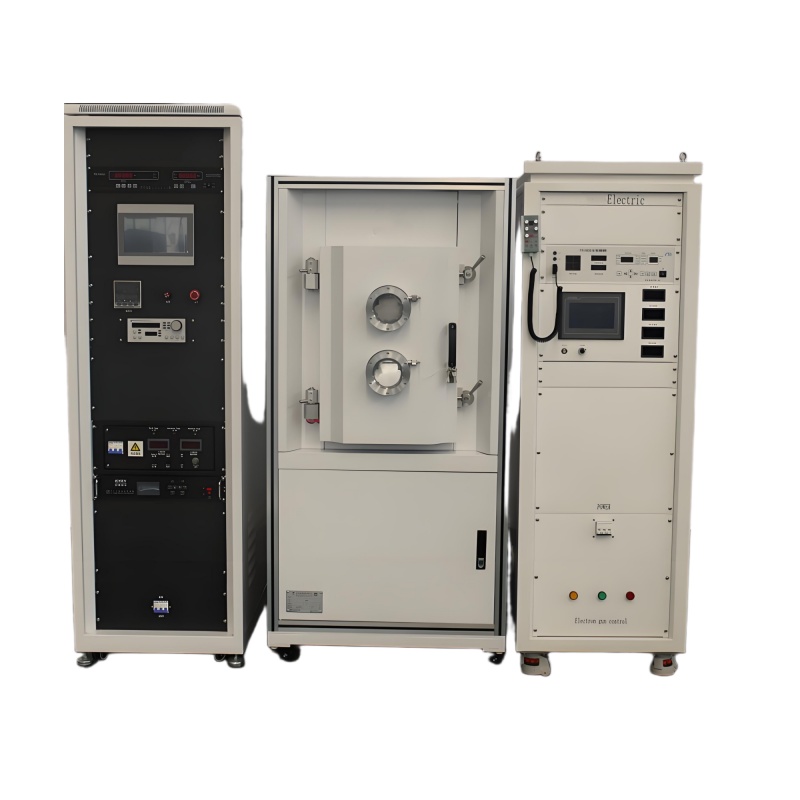

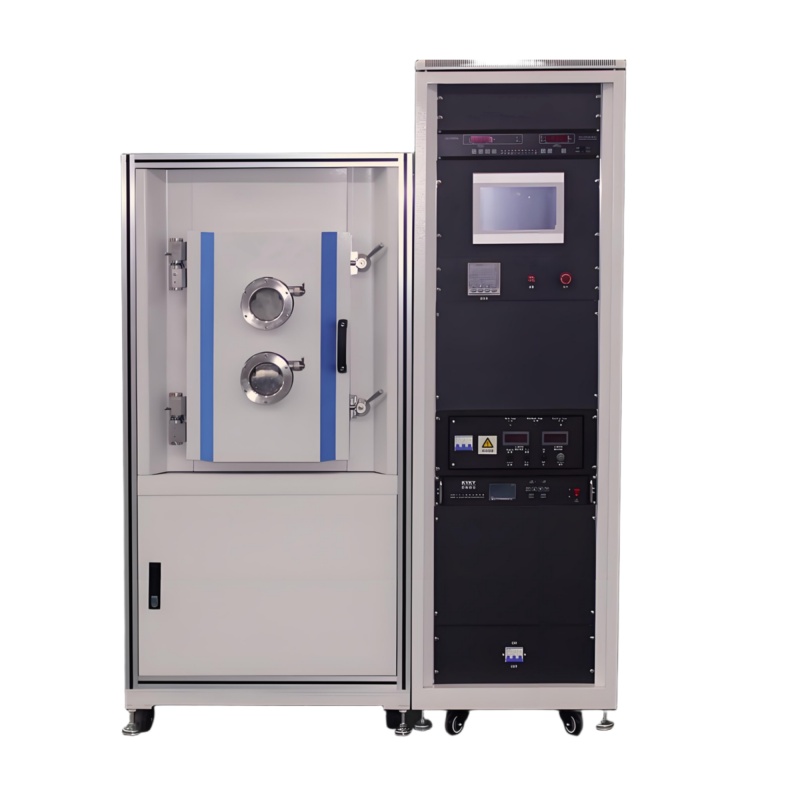

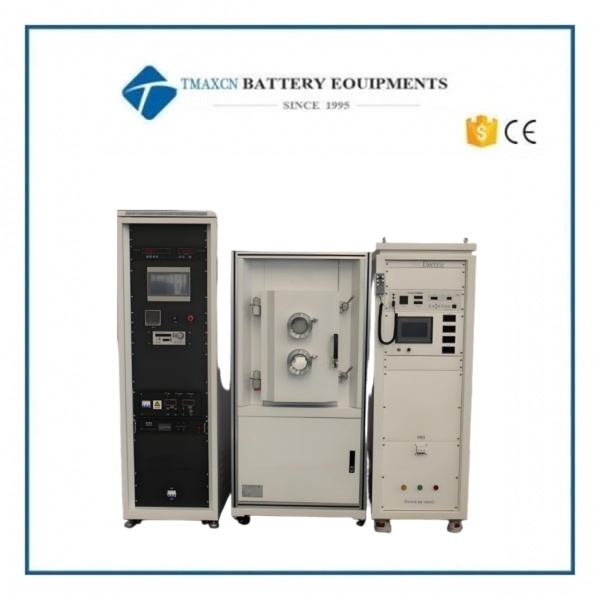

Electron-beam Metal Thermal Evaporator Coating System For Nano Film Fabrication
Model Number:
TMAX-TK-DZ01Input Power:
2000WCompliance:
CE CertifiedWarranty:
One Year limited warranty with lifetime supportShipping Port:
XiamenMOQ:
1Payment:
L/C D/A D/P T/T Western UnionDelivery Time:
5 days
- WhatsApp : +86 18659217588
- Email : David@tmaxcn.com
- Email : Davidtmaxcn@gmail.com
- Wechat : 18659217588
Previous:
Electron Beam Evaporation Coating System For Layer Deposition In OLED, Solar Cell & SemiconductorNext:
Film Deposition System For Perovskite Solar Cells, OLEDs,OPVs
Electron-beam Metal Thermal Evaporator Coating System For Nano Film Fabrication
TMAX-TK-DZ01-Precision Thin-Film Deposition Solution for Research & Industry
Technical Specifications
Parameter |
Specification |
Chamber Dimensions |
Φ600mm × 750mm (Water-cooled stainless steel) |
Base Pressure |
≤5.0×10⁻⁵ Pa (after 24h baking) |
Pumping Speed |
≤40 min (air → 5×10⁻⁴ Pa) |
Leak Rate |
≤0.8 Pa/h |
Substrate Capacity |
Flat (Φ350mm) or Spherical (optional) |
Heating Temperature |
Up to 300°C (±1°C) |
Rotation Speed |
0-20 rpm (with bias voltage) |
E-Gun Power |
10kW (6-pocket crucible) |
Resistance Sources |
2 sets (3000W total) |
Film Uniformity |
≤±5% |
Key System Advantages
1. Superior Thin Film Quality
·Ultra-high vacuum environment (<5×10⁻⁵ Pa) minimizes contamination
·Optional ion-assisted deposition enhances film density and adhesion
·Excellent thickness uniformity (±5%) for precision applications
2. Enhanced Process Capabilities
·Dual evaporation sources (E-beam + thermal) for material flexibility
·Heated rotating substrate stage (300°C) for uniform deposition
·Modular design allows future upgrades (optical monitoring, automation)
3. User-Friendly Operation
·Intuitive PLC+touchscreen control interface
·Comprehensive safety interlocks (cooling, vacuum, power)
·Compact footprint (2.5m×1.6m) optimized for lab spaces
Primary Application Areas
Optical Coatings
• Anti-reflection coatings
• Laser mirrors and filters
• IR optical components
Electronic & Semiconductor Films
• Transparent conductors (ITO, AZO)
• Dielectric layers (SiO₂, Al₂O₃)
• Semiconductor device fabrication
Functional Material Research
• Ferroelectric films (PZT, BST)
• Magnetic thin films
• 2D material encapsulation
Ideal For:
✓ Academic research laboratories
✓ Industrial R&D centers
✓ Small-scale precision coating production
✓ Advanced material development projects
